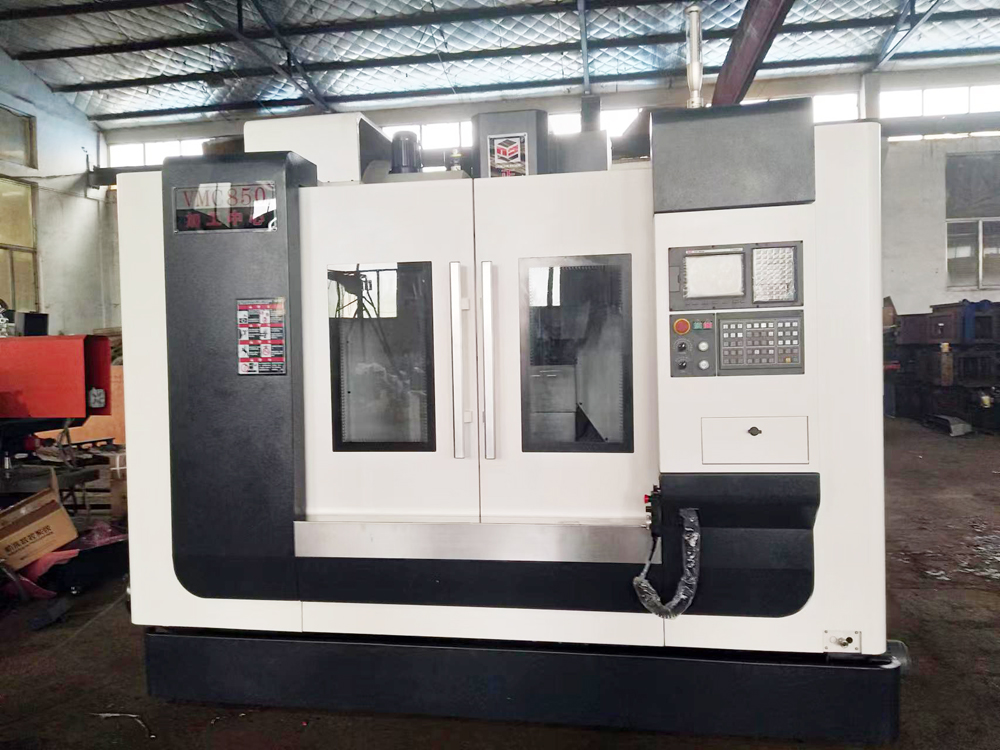

| VMC850G數控銑床參數 |
| 1.移動行程 | 左右行程（X）mm | 800 |
| 前后行程（Y）mm | 500 |
| 上下行程（Z）mm | 500 |
| 2.主軸端面至工作臺面距離mm | 110-610 |
| 3.主軸中心至立柱導軌距離mm | 550 |
| 4.工作臺規格 | 工作臺面尺寸mm | 1000*500 |
| 工作臺T型槽—數目 | 3 |
| 尺寸*間距mm | 18*115 |
| 工作臺承重Kg | 550 |
| 5.主軸錐孔(型號/套筒直徑mm) | BT40/Φ150 | 備注：
臺灣產高速同步齒型帶驅動主軸，主軸轉速高達8000rpm配合整體加強型特殊設計的床身結構，特別適合于高強度、高效率、優質表面光潔度的特殊加工要求。主軸潤滑：使用進口高級潤滑脂潤滑，全封閉，免維護。 |
| 6.主軸Spindle轉速（RPM 轉數／分） |
8000
|
7.推薦選用電機參數
（主電機/Kw，X、Y、Z軸/Kw） | 主軸SP 7.5/11Kw；
X軸 2.4Kw(15NM)；
Y軸2.4Kw(15NM)；
Z軸 2.4Kw(15NM)； |
| 8.滾珠絲桿 | X軸滾珠絲桿規格mm | 4010 | 三軸采用臺灣C3級高幅度及精密預拉級之滾珠絲桿，并經硬化熱處理，精密研磨，使之熱變形小，保證最佳進給精度。60度斜角滾珠軸承，提供高剛性加工特性。 |
| Y軸滾珠絲桿規格mm | 4010 |
| Z軸滾珠絲桿規格mm | 4010 |
| 9.聯接（傳動）方式 | X.Y.Z電機聯接方式 | 直聯（傳動） |
| 主軸Spindle聯接方式 | 皮帶（傳動） |
| 10.進給速度G00、G01（速率） | G00快速進給mm/min
Rapid federate | X軸快速進給mm/min | 24m/min |
| Y軸快速進給mm/min | 24m/min |
| Z軸快速進給mm/min | 20m/min |
G01切削進給mm/min
Cut federate | X軸切削進給mm/min | /(依據實際情況) |
| Y軸切削進給mm/min | /(依據實際情況) |
| Z軸切削進給mm/min | /(依據實際情況) |
| 11.最小輸入單位mm | 脈沖當量mm | 0.001 |
| 12.機床精度mm | 重復定位精度mm | ±0.005 | 備注：機床精度檢測標準（高標準、高精度）
⑴JB/T 8771.2-1998《立式加工中心幾何精度檢驗》
⑵JB/T8771.4-1998《加工中心線性定位精度和重復定位精度檢驗》
⑶JB/T8771.7-1998《加工中心精加工試件精度檢驗》
⑷JB/T8801-1998《加工中心技術條件》 |
| 定位精度mm | ±0.0075/300 |
13. 氣動系統
氣壓需求Kg/cm2 | ≥6 | 備注：
氣動系統裝有三點組合，壓力開關、電磁閥等，實現氣動換刀，主軸吹氣，壓力6-8kg/cm2,流量220L/min,外接氣槍?zhuān)蓪ぷ鲄^域進行清潔。 |
14.冷卻系統
冷卻系統容積L | 300 | 備注：
四川簡陽冷卻泵，電機功率180W，流量40L/min，
切削冷卻為噴頭噴射冷卻液。 |
15.潤滑系統
最大壓力kg/cm2 | 5 | 備注：采用明遠自動潤滑裝置，對各滑動面及滾珠絲杠施行強制潤滑；注油時間間隔和注油量可調；潤滑箱容積2L。中央集中式三軸軸承及滑道給油潤滑。 |
| 16.電控柜冷卻系統 | 軸流風機 | 機床 標配
| 備注：電控柜冷卻采用軸流風機 |
| 17.主軸冷卻系統 | 風冷 | 機床 標配 | 主軸風扇 |
| 18.電氣系統 | 國家標準 | 備注：符合GB/T5226.1-1996《工業機械電氣設備第一部分：通用技術條件》標準；系統具有完善可靠的聯鎖、安全保護和故障自診斷報警功能；配有RS232標準通訊接口，可用計算機軟盤進行程序的儲存（根據用戶的要求可提供相應的軟件）；可根據用戶要求選擇其他的系統；電氣柜線路采用國家標準，遠遠超出各個廠家標準，在苛刻的使用條件下依然擁有其穩定和耐用的特性。 |
| 19.機床電源 | 機床電源電壓范圍V | 交流三相380V±10% 50Hz |
| 機床用電總功率Kva | ≤25 |
| 20.機床外觀尺寸（機床防護系統）mm | 2850mm*2350mm*2700mm
機床標準顏色：上白下灰 | 備注：
機床防護裝置安全、齊全、可靠；符合GB15760-1995《金屬切削機床安全防護通用技術備件》；機床噪聲：符合國家標準〈75db |
| 22.機械重量Kg | 毛重Kg | 5.6 |
| 23.正常使用條件 | 環境溫度℃ | 0—40 |
| 濕度% | ≤85 |
| 備注：本公司隨時在進行機器的改進工作，因此保留技術參數的權利，變更時恕不另行通知。若簽訂合同，則以合同的為準。 |
