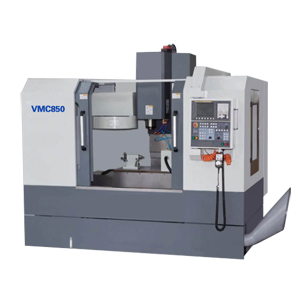

VMC850加工中心(線軌)
機床用途
本機床是適用于機械加工及模具制造領域的立式加工中心,能適應從粗加工到精加工的加工要求,可完成銑、鉆、攻、鏜等多種工序。
主要結構特點
●機身及主要構件均為高強度鑄鐵,金相組織穩定,確保機床長期使用的穩定性;
●立柱底部為A字型橋跨式結構,結合大箱體底座,大幅減
輕重切削時機身的振動;
●臺灣滾柱直線導軌,精度高,載重能力強,定位精確,摩擦力小,反應速度快。
●高速、高精度、高剛性主軸單元;
●間歇式自動潤滑;
●氣動松、拉刀系統
一、標準配置
加工中心 |
標準配置 |
數控系統 |
北京KND-2000M(絕對值電機) 無需限位,支持第四軸 |
鑄件 |
優質樹脂砂鑄造 |
主軸 |
臺灣丹銓8000轉 |
線性導軌 |
臺灣上銀(滾柱) |
絲杠 |
臺灣上銀 |
刀庫 |
臺灣岡田斗笠20把 |
打刀缸 |
無錫協清 |
配重 |
無錫協清氮氣配重 |
軸承 |
日本NSK |
內防護 |
上海華東 |
外防護 |
全防護 |
二.選擇配置
項目 |
選擇配置 |
系統 |
FANUC 0i mate MD 西門子808D 三菱M70B |
刀庫 |
臺灣岡田圓盤(機械手)24把 |
第四軸 |
數控分度頭 |
數控回轉盤 |
三.技術參數
項 目 |
單位 |
VMC850線軌加工中心 |
X軸行程 |
mm |
900 |
Y軸行程 |
mm |
500 |
Z軸行程 |
mm |
500 |
工作臺尺寸 |
mm |
1000×500 |
工作臺最大承重 |
kg |
500 |
T型槽(槽數×寬度×間距) |
mm |
5-18-100 |
主軸功率 |
kW |
7.5或11 |
主軸最高轉速 |
rpm |
6000 |
快速移動(X/Y/Z) |
mm/min |
18000 |
切削進給 |
mm/min |
1-4000 |
主軸鼻端至工作臺面距離 |
mm |
150-650 |
主軸中心至立柱導軌面距離 |
mm |
540 |
最大刀具直徑 |
mm |
Φ130 |
最大刀具長度 |
mm |
250 |
最大刀具重量 |
kg |
8 |
定位精度 |
mm |
±0.0075 |
重復定位精度 |
mm |
±0.005 |
機床重量 |
kg |
5200 |
外形尺寸 |
mm |
2600×2360×2300 |
四.售后服務承諾
1、機械正常使用情況下質保期為一年,一年之內出現任何問題,免費上門維修,免費更換任何零部件 。
2、在質保期內如有零件損壞,保證人員在24小時內到位 。
3、質保期滿,接需方通知后8小時之內響應,48小時之內到現場維修,只收零部件成本費,免收服務費 。
