※ 機床基礎件均采用優質高強度鑄鐵,龍門式框架結構,整機具有良好的剛性、抗震性和精度保持性。
※ 定梁式結構,橫梁導軌采用垂直正交結構,剛性好。
※X、Y 軸采用重載直線滾動導軌,承載大、精度高。Z 軸為硬軌結構,
確保Z 向進給的剛性和高精度進給的保持性。
※ 臺灣名牌高速主軸單元(8000rpm)主軸最高轉速3200rpm,
適合低速重切削。
※適合航天、汽車、紡機、模具、包裝機械、礦山設備等大型工
件的精密加工,可自動完成銑、鉆、鏜、攻絲等多道工序的復雜加工。
標準配置
※FANUC 0i MD
※32 把鏈式刀庫
選擇配置
※ 德國HEIDENHATN ITNC320 或三菱M70 數控系統
※40 把鏈式刀庫
※ 臺灣功陽N75 直角銑頭
※ 右立柱配置側

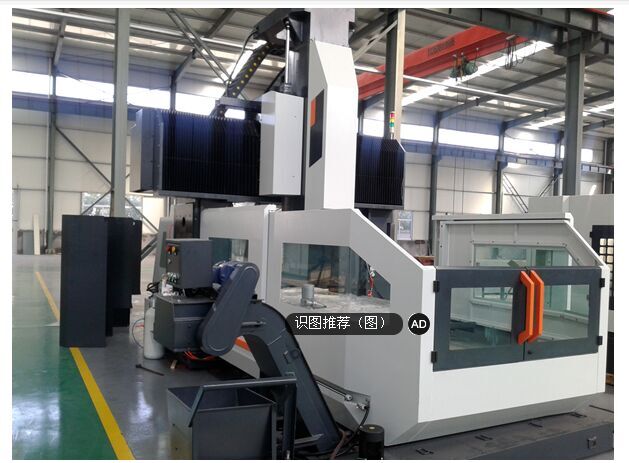

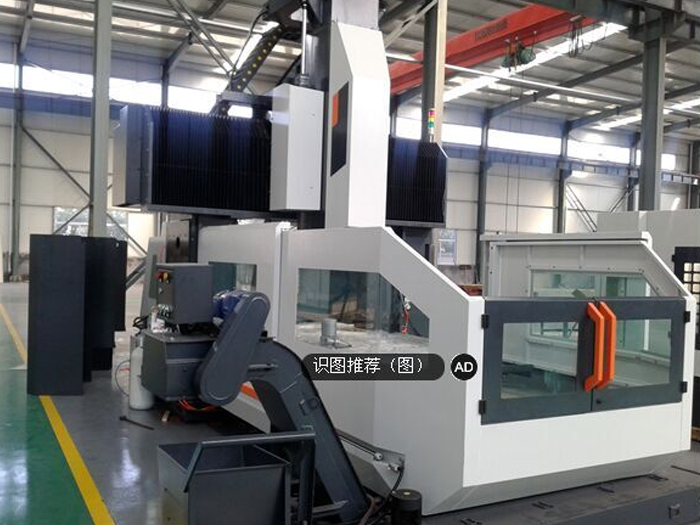

CNC gantry-type machining center
主要技術參數 |
Specifications |
Units |
DHXK/XH2418 |
工作臺縱向行程(X) |
Worktable longitudinal travel |
mm |
2700 |
溜板橫向行程(Y) |
Slide carriage transverse travel |
mm |
1800 |
滑枕銑頭垂向行程(Z) |
Milling head vertical travel |
mm |
1000 |
工作臺尺寸(L×W) |
Worktable size |
mm |
2500×1300 |
工作臺最大承重 |
Max. load of worktable |
kg |
5500 |
工作臺T型槽個數/寬度/間距 |
Number/Width/Distance of T-slot |
mm |
7-28-170 |
過龍門寬度 |
Gantry width |
mm |
1800 |
主軸端面至工作臺面距離 |
Distance from spindle end to worktable surface |
mm |
150-1250 |
主軸錐度 |
Spindle taper |
|
BT50 |
主軸轉速 |
Spindle speed |
rpm |
30-3200 |
主軸電機功率 |
Spindle motor power |
kW |
15/18.5 |
進給速度 Feed speed |
X、Y軸 |
X,Y axis |
mm/min |
1-4000 |
Z軸 |
Z axis |
mm/min |
1-2000 |
快速移動Rapid feed |
X、Y軸 |
X,Y axis |
mm/min |
12000 |
Z軸 |
Z axis |
mm/min |
8000 |
定位精度Positioning accuracy |
X、Y、Z軸 |
X,Y,Z axis |
mm |
0.032、0.028、0.025 |
重復定位精度Repeat positioning accuracy |
X、Y、Z軸 |
X,Y,Z axis |
mm |
0.014、0.013、0.012 |
外形尺寸 |
Overall dimension |
mm |
7200×4000×4500 |
整機重量 |
Machine weight |
kg |
24000 |
